為進一步提升工程建設質量，以優秀的技術和產品打造高品質綠色建筑，推動綠色科技創新，樹立綠建行業標桿，幫助行業全面了解深圳市綠色建筑適用的技術與產品，為項目提供系統的應用參考，深圳市綠色建筑協會組織行業專家及相關單位，以《綠色建筑評價標準》(GB/T50378-2019)有關技術要求為導向，充分考慮深圳市的氣候特點和綠色建筑相關產業狀況，編制了《深圳市綠色建筑適用技術與產品推廣目錄(2021版)》(簡稱《目錄》)。

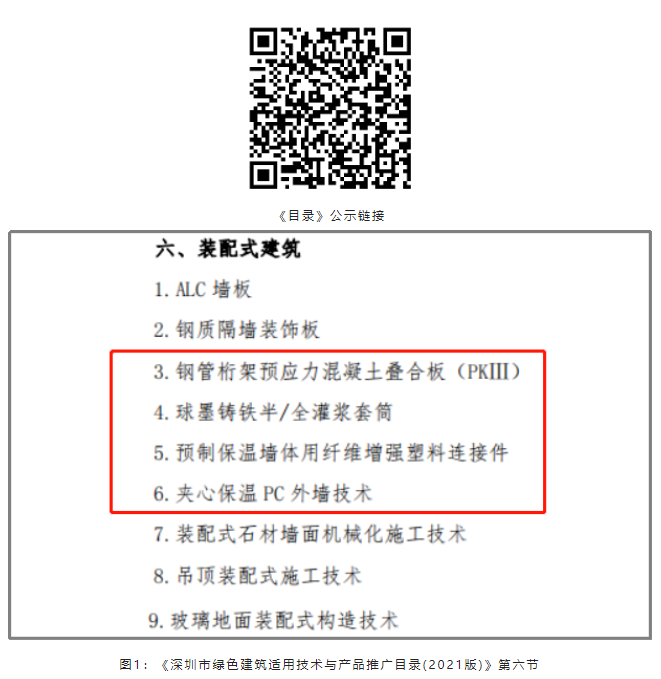

《目錄》于2022年2月完成公示。深圳市現代營造科技有限公司的鋼管桁架預應力混凝土疊合板(PKⅢ)、球墨鑄鐵半/全灌漿套筒、預制保溫墻體用纖維增強塑料連接件、夾心保溫PC外墻四項技術和產品成功入選《目錄》，為深圳市的綠色建筑技術發展和超低能耗房屋建設提供支撐。（圖1所示）
鋼管桁架預應力混凝土疊合板(PKⅢ)

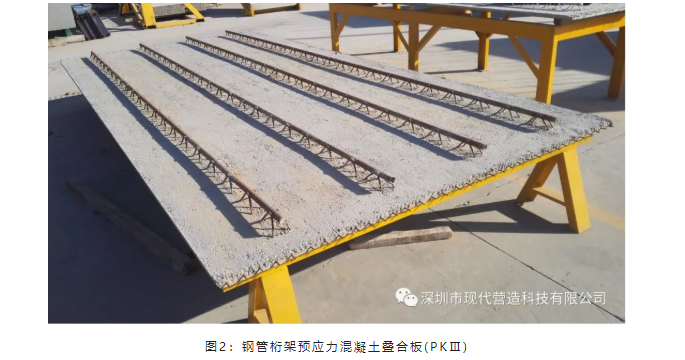

1999年，周緒紅院士和吳方伯教授開始研究帶肋疊合樓板，PKⅠ由周院士2004年發明，并獲2008年國家科技進步二等獎，現代營造與山東萬斯達聯合多家科研院所對該產品展開了生產工藝的技術攻關，在周院士指導下又歷經十年之功先后推出了第二代和第三代產品。PKⅢ板（圖2所示）已經大規模推向市場，具有強大的生命力，廣受業界好評。徹底解決傳統桁架板厚度過厚，四面出筋，拉板縫，易開裂，跨度小，支撐多，造價高等痛點。是我國具有獨立知識產權的特色產品。
鋼管桁架預應力混凝土疊合板（PKⅢ）由C40、C50混凝土底板，1570級消除應力鋼絲和鋼管混凝土桁架組成，底板厚度35mm、40mm，標準寬度1m~3.5m，長度2.1m~15m，該產品的鋼管桁架上旋桿采用鋼管灌注微膨脹高強砂漿，腹桿采用鋼筋，高度根據疊合板厚度可調整，與現澆層共同形成疊合板。采用預應力技術，減少混凝土、鋼材耗量，節能減排；減少運輸，減少城市壓力。

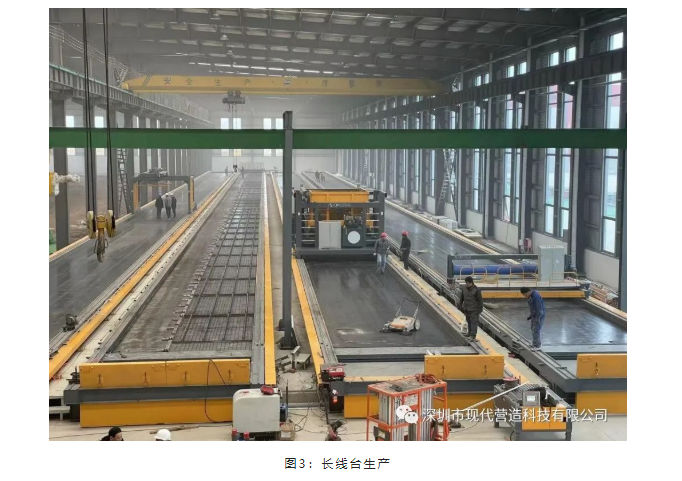

鋼管桁架預應力混凝土疊合板（PKⅢ）采用長線模臺張拉生產，標準化高、生產效率高，供貨周期快。采用長線流水模臺（圖3所示）生產，模具攤銷少，構件成本低，且具有厚度薄、重量輕、整體性能好、施工方便、綜合經濟效益好等特點。
預應力混凝土鋼管桁架疊合板（PKⅢ）已在山東省、浙江省、上海市、江蘇省、河北省、河南省、安徽省、四川省、湖南省、廣東省、海南省等多個省市均有所應用，據不完全統計，截至目前全國已生產應用超千萬平米，山東萬斯達股份有限公司、江蘇萬斯達建筑科技有限公司、安徽晶宮綠建集團、中建科技（湖州）有限公司、深圳市盛騰科技有限公司、山西建筑產業現代化晉中園區、山東萊鋼魯碧綠色建筑科技有限公司、中建科技（深汕特別合作區）有限公司及筑友智造集團等預制構件生產廠商已生產或具備生產PKⅢ板條件。該產品已經在住宅、公寓、辦公樓、廠房、學校等不同建筑類型的項目中有所運用。
球墨鑄鐵半/全灌漿套筒
灌漿套筒鋼筋連接技術在上世紀70年代起源于美國，該技術應用于框架柱和剪力墻是一項成熟的技術，具有連接可靠、技術簡單、施工速度快的優勢，在美國、日本、德國、新加坡、臺灣、中東地區已經得到了廣泛推廣。該技術在我國住宅建設領域的應用不到10年時間，還屬于一項新技術，也是國家行業技術標準《裝配式混凝土結構技術規程》JGJ1-2014中推薦的關鍵技術之一，該標準是我國裝配式剪力墻結構設計、生產、安裝的主要技術依據。

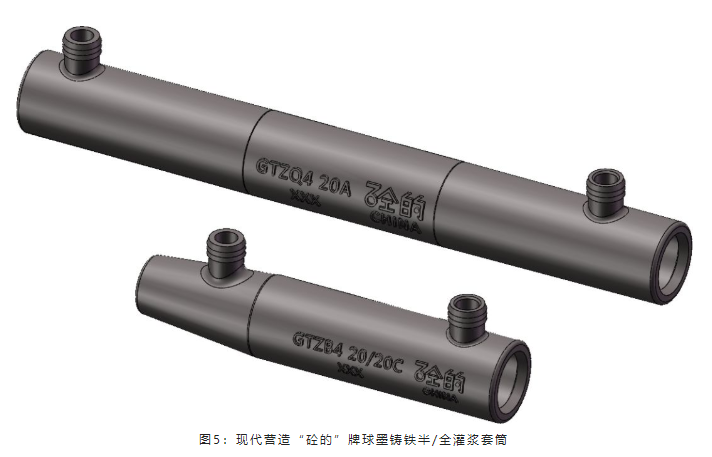

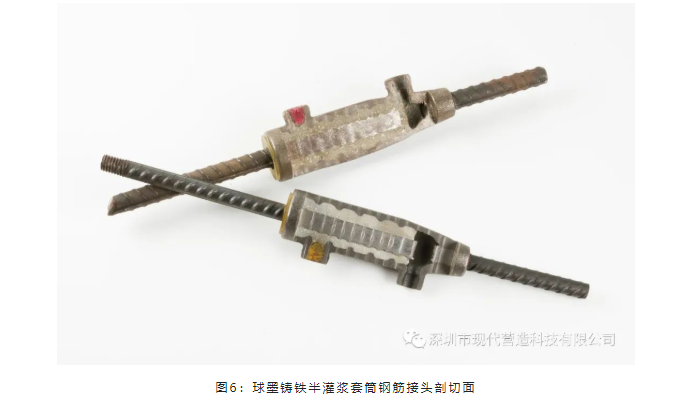

為了對預制構件之間的縱向鋼筋進行連接，國外一般采用灌漿套筒進行灌漿連接，本公司研發的“砼的”牌球墨鑄鐵灌漿套筒產品，均采用QT550-5(延伸率≥5%)或QT600-3(延伸率≥3%)材質制造。產品符合《球墨鑄鐵件》（GB/T 1348-2009 ）、《鋼筋連接用灌漿套筒》（JG/T398-2019）質量標準，經測試鋼筋接頭滿足《鋼筋機械連接技術規程》（JGJ107—2016）一級接頭技術要求。
2016年國內應用灌漿套筒剪力墻技術較多的城市，主要是上海、合肥、濟南、武漢、成都，其中上海的發展速度最快，自2015年以來保障房和商品房大量采用裝配式建筑，且裝配式建筑的預制率要求較高，灌漿套筒剪力墻應用范圍較廣；合肥市裝配式建筑發展也很快，中建國際、安徽寶業、安徽宇輝、安徽遠大、安徽建工、安徽中民筑友等一批企業迅速崛起，普遍采用灌漿套筒剪力墻結構；山東萬斯達集團、平安建設、中鐵十四局、山東齊興、山東匯富等構件廠也都采用灌漿套筒剪力墻技術；成都、長沙、武漢等地逐漸推廣灌漿套筒剪力墻為主的技術體系。
預制保溫墻體用纖維增強塑料連接件
聚苯保溫板和聚氨酯保溫板具有很低的熱傳導系數，并且價格低廉，是目前性價比最高、應用最普遍的外墻保溫材料，但其可燃性及易老化的特性制約了我國外墻節能技術的發展，發達國家普遍采用把保溫材料夾在混凝土中間的做法，既保證了外墻的保溫隔熱性能，又解決了保溫板的防火性能，同時達到了保溫層與外墻同壽命的目的。“夾心三明治保溫外墻”將成為PC建筑的主流技術，玻璃纖維復合材料（GFRP）保溫連接件是其中的關鍵產品。
現代營造的玻璃纖維保溫連接件采用先進的設計和材料配方，具有高強耐腐蝕、低導熱等特性，不僅能承受外葉墻自重和風荷載，也能適應外葉墻溫度應力變化，有效避免外葉墻開裂，是技術應用中最成熟的保溫連接件。從2012年起至今，已成功運用于幾百個國內裝配式建筑的項目，得到客戶的一致好評。

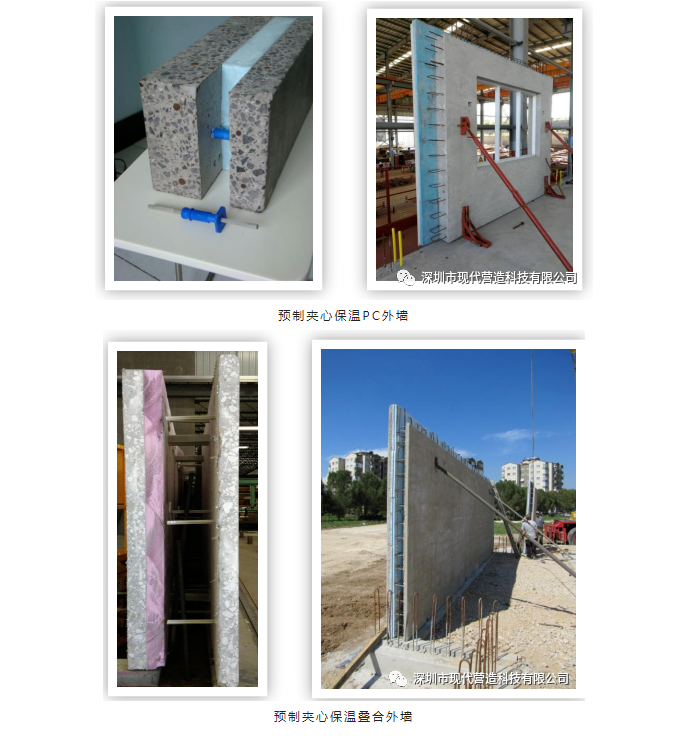

夾心保溫PC外墻技術
夾心保溫的PC外墻在歐洲、美國、加拿大、澳大利亞等國家和地區已經有50年的成熟應用經驗，其中美國的夾心保溫的PC外墻拉結件主要采用的是玻璃纖維高強樹脂（GFRP）材質。在我國夾心保溫墻技術最早出現在北方地區使用，2007年北京萬科使用美國Thermomass品牌GFRP保溫拉結件的天津東麗湖項目、豐臺區中糧假日風景項目夾心保溫墻均取得了良好的保溫效果，2012年現代營造正式成為T(mén)hermomass在國內的唯一代理商，預制夾心保溫外墻的做法在國內很快得到普及，已經推廣到夏熱冬冷地區，如上海、南京、合肥、武漢、長沙等地，現階段已經成為國內PC建筑的成熟技術，經過現代營造的研究，發展出預制夾心保溫疊合式外墻技術，可以廣泛適用于剪力墻結構和框架結構的外墻保溫，經濟性與傳統現澆結構的節能做法造價相當。
夾心保溫PC外墻技術是將外墻保溫與主體連接并實現工廠化生產的技術。本技術具有如下優點：
1.最大限度地減少冷熱橋，提高了外墻的熱阻值，保溫和建筑同壽命，具有良好的保溫性和耐久性；
2.建筑的剪力墻和梁柱結構構件始終處于室內的溫度場中，不受室外溫差的影響，減少了結構溫度變形，因而可以減少室內墻體開裂的現象；
3.保溫和構件在PC工廠一次成型，質量有保證，生產的集成度高，構件安裝完成后不需要現場另做保溫，可以取消室外腳手架，減少了現場保溫作業的時間，節省工期和成本；
4.外葉墻在溫差作用下可以自由脹縮，基本消除了溫度應力，減少了外葉墻開裂的風險，可以有效保護保溫層，并且保溫層被外葉墻混凝土完全覆蓋沒有火災危險，按照《建筑設計防火規范》GB50016的規定，夾心保溫復合外墻的不燃層大于50mm時，可以采用B2或B3級的有機保溫材料，保溫材料價格低廉。
